由淺入深玩轉華為WLAN—14 漫游系列（2）同一AC內AP之間二層漫游【拓?fù)浣榻B以及初始化配置】
轉載自微信公眾號：網絡之路博客
說明
這次不介紹漫游跟AC里面的具體配置，主要講解拓?fù)涑跏蓟呐渲茫婕暗降膬?nèi)容也挺多的，所以分為2篇寫，這篇介紹拓?fù)洌约案鱾€(gè)設備上面的初始化配置，下一篇主要介紹AC上面的WLAN相關的配置。

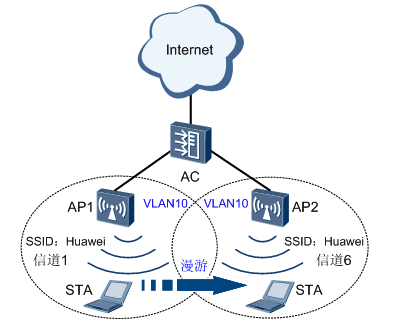

同一AC的二層漫游：指的是在同一個AC下面的不同AP之間進行漫游，而且業務VLAN都是相同的，比如圖中AP-1的業務VLAN 是10，而AP-2的業務VLAN也是10，漫游過去后是在同一個業務VLAN之間漫游。

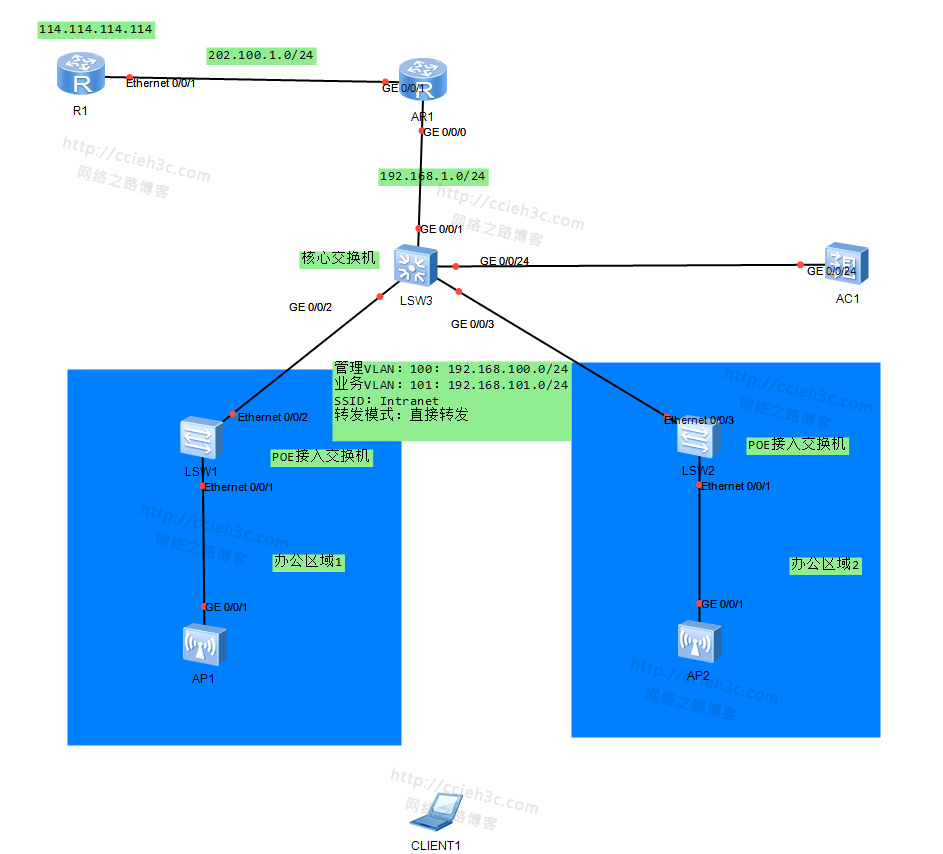

拓?fù)?/span>
說明：該拓?fù)鋬?nèi)有2個辦公區域，部署了無線業務，提供給辦公人員使用，但是由于兩個區域之間距離相對較遠，一個AP的信號覆蓋不了2個區域，所以必須每個辦公區域1個AP，又希望辦公人員從區域1到區域2辦公的時候，不需要執行操作就能繼續的享受無線提供的業務。AP設備連接在POE的接入交換機上面（二層交換機），接入交換機只提供VLAN的劃分以及與核心交換機對接，核心交換機提供DHCP服務以及業務VLAN的網關，并提供高速轉發，路由器作為出口設備，主要提供給下面客戶端上網業務，在上面執行NAT服務，使得下面無線客戶端能夠訪問外網。而AC主要是用來管理AP以及下發業務給AP，讓AP正常工作。
管理VLAN 100：192.168.100.0/24 GW：192.168.100.254 AC：192.168.100.1
業務VLAN 101：192.168.101.0/24 GW：192.168.101.254
與路由器對接接口VLAN 1：192.168.1.0/24 交換機地址：192.168.1.1 路由器內網地址：192.168.1.2
隧道轉發模式：直接轉發
AP上線組網方式：二層（同一個子網廣播）可以通過discovery發現，不需要用到Option 43
SSID：Intranet 認證與加密方式：WPA2 PSK+CCMP
掌握目標
1、POE二層交換機初始化（包括VLAN創建，Trunk鏈路定義）
2、核心交換機定義（包括VLAN創建，Trunk鏈路定義，DHCP，VLANIF接口以及路由）
3、出口路由配置（包含內外網接口+路由以及NAT服務）
4、AC初始化（包括VLAN的Trunk，以及VLANIF接口創建）
1、POE二層交換機初始化
說明：需要配置的VLAN為100~101，其中VLAN 100為管理VLAN，而VLAN 101為業務VLAN，Trunk鏈路定義在連接AP跟上行核心交換機上面（直接轉發模式下是需要定義Trunk跟hybrid接口，主要管理VLAN需要通過，而且業務VLAN也需要通過，多VLAN的情況下。）
AS-1設備
【創建VLAN】(Huawei)
[Huawei-AS-1]vlan batch 100 101
【Trunk鏈路定義】
接口AP的接口
[Huawei-AS-1]int e0/0/1
[Huawei-AS-1-Ethernet0/0/1]port link-type trunk
[Huawei-AS-1-Ethernet0/0/1]port trunk pvid vlan 100
[Huawei-AS-1-Ethernet0/0/1]port trunk allow-pass vlan 100 to 101
接口交換機的接口
[Huawei-AS-1]int e0/0/2
[Huawei-AS-1-Ethernet0/0/2]port link-type trunk
[Huawei-AS-1-Ethernet0/0/2]port trunk allow-pass vlan 100 to 101
說明：接AP的接口由于管理VLAN是100，所以這里必須把PVID定義為100，這樣當AP管理幀發出來的時候，沒有VLAN ID，所以會打上PVID VLAN 100，然后允許VLAN 100與101通過即可。
AS-2設備
【接AP接口，可以啟用Hybrid接口】
[Huawei-AS-2]int e0/0/1
[Huawei-AS-2-Ethernet0/0/1]port hybrid pvid vlan 100
[Huawei-AS-2-Ethernet0/0/1]port hybrid untagged vlan 100
[Huawei-AS-2-Ethernet0/0/1]port hybrid tagged vlan 101
【接上行交換機接口】(Huawei)
[Huawei-AS-2]int e0/0/3
[Huawei-AS-2-Ethernet0/0/3]port link-type trunk
[Huawei-AS-2-Ethernet0/0/3]port trunk allow-pass vlan 100 to 101
說明：這里的hybrid接口的配置等同于AS-1上面的Trunk配置，實現的效果就是當AP發送管理數據的時候給打上PVID 100，也就是管理VLAN，業務VLAN 101，讓其通過。
2、核心交換機定義
【創建VLAN】
[Huawei-Core-SW]vlan batch 100 to 101
【定義端口組，批量配置】
[Huawei-Core-SW]port-group 1
[Huawei-Core-SW-port-group-1]group-member g0/0/2 to g0/0/3 g0/0/24
[Huawei-Core-SW-port-group-1]port link-type trunk
[Huawei-Core-SW-port-group-1]port trunk allow-pass vlan 100 to 101
說明：定義與下行接入交換機與AC的接口加入到一個端口組，然后配置為Trunk，只允許對應的VLAN通過，這里連接AC的接口，只需要允許100即可，業務VLAN沒有必要，因?yàn)橹边B轉發的業務流量不會經過AC，沒有必要，這里只是配置一次性配置了。
【開啟DHCP功能】
[Huawei-Core-SW]dhcp enable
【創建VLANIF接口】(Huawei)
[Huawei-Core-SW]int vlan 100
[Huawei-Core-SW-Vlanif100]ip address 192.168.100.254 24
[Huawei-Core-SW-Vlanif100]dhcp select interface
[Huawei-Core-SW]int vlan 101
[Huawei-Core-SW-Vlanif101]ip address 192.168.101.254 24
[Huawei-Core-SW-Vlanif101]dhcp select interface
[Huawei-Core-SW-Vlanif101]dhcp server dns-list 114.114.114.114
[Huawei-Core-SW-Vlanif101]dhcp server domain-name ccieh3c.taobao.com
[Huawei-Core-SW]int vlan 1
[Huawei-Core-SW-Vlanif1]ip address 192.168.1.1 24
說明：VLAN 100作為管理VLAN，主要用來給AP分配，與AC管理VLANIF接口在同一個網段用來建立CAPWAP隧道，另外101是業務VLAN，給無線客戶端分配地址以及DNS等用來訪問業務以及公網。
【路由定義】
[Huawei-Core-SW]ip route-static 0.0.0.0 0 192.168.1.2
說明：這里只需要一個默認路由即可，用來訪問Internet。
3、出口路由配置（包含內外網接口+路由以及NAT服務）
【定義內外網接口】(Huawei)
[Huawei-GW]int g0/0/0
[Huawei-GW-GigabitEthernet0/0/0]ip address 192.168.1.2 24
[Huawei-GW]int g0/0/1
[Huawei-GW-GigabitEthernet0/0/1]ip address 202.100.1.1 24
【定義路由】
[Huawei-GW]ip route-static 192.168.101.0 24 192.168.1.1
[Huawei-GW]ip route-static 0.0.0.0 0 202.100.1.2
說明：第一條路由是回程路由，用來當192.168.101.0的數據返回的時候直到怎么發送，第二條路由則發往Internet訪問的。
【NAT配置】
[Huawei-GW]acl number 3000
[Huawei-GW-acl-adv-3000]rule permit ip source 192.168.101.0 0.0.0.255
[Huawei-GW]int g0/0/1
[Huawei-GW-GigabitEthernet0/0/1]nat outbound 3000
說明：定義ACL 3000就是用來匹配192.168.101.0/24的網段流量，然后在出接口調用，匹配了ACL里面定義的流量就做源PAT轉換，簡稱easy-ip。
4、AC初始化
【創建VLAN 】(Huawei)
[Huawei-AC]vlan batch 100 to 101
說明：這里其實只需要?jiǎng)?chuàng)建VLAN 100即可，VLAN 101沒有必要，因?yàn)橹挥挟?dāng)隧道轉發的情況下才需要?jiǎng)?chuàng)建，直接轉發不會發送到AC上面。
【定義二層接口，與核心交換機連接的接口】
[Huawei-AC]int g0/0/24
[Huawei-AC-GigabitEthernet0/0/24]port link-type trunk
[Huawei-AC-GigabitEthernet0/0/24]port trunk allow-pass vlan 100 to 101
說明：這里也沒必要為Trunk，只需要為Access，允許100即可，這里暫時這么定義，后續分析后 在測試是否真的只需要100.
【定義VLAN IF接口】(Huawei)
[Huawei-AC]int vlan 100
[Huawei-AC-Vlanif100]ip address 192.168.100.1 24
總結
總結：目前為止，整個網絡的網絡初始化已經完畢，從接入交換機的VLAN劃分以及接口類型配置，到核心交換機的初始化，VLANIF創建跟DHCP與路由，出口路由器的路由 NAT等，這些初始化的目的主要是為了讓整個網絡能夠通信起來，比如AP能獲取到地址與AC建立CAPWAP隧道，當WLAN業務部署起來后，無線客戶端關聯后獲取到地址能夠正常訪問其他內網或者外網。 下一篇介紹二層漫游的WLAN配置包括驗證。
！ 提問與分享（想提高自己，從獨立思考與分享開始）
分享：實驗可以通過模擬器直接完成，記得老版本選用分享的考試版本即可，最新版本是采用的V2R7命令行有差別。
